L'installation électrique néssecite savoir-faire, connaissance précise des règles et maîtrise.
Les règles de sécurité inhérentes à la mise en place de circuits électriques et accessoires sont drastiques et complexes à comprendre pour les non spécialistes.

En effet des normes strictes régissent ces travaux réglementés.

Les normes et réglementations d'une installation électrique protègent l'installateur et les utilisateurs. Leur application stricte permet d'équiper rationnellement un local avec du matériel résistant et de grande longévité.

La nouvelle NORME ELECTRIQUE - NFC 15-100 - régit toute l'électricité pour le NEUF comme pour l'ANCIEN depuis 2019

• Dans le cadre de la nouvelle NORME ELECTRIQUE - NFC 15-100, l'installation électrique d'un logement doit comporter :

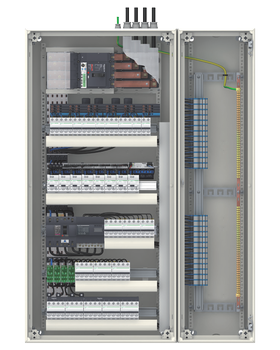

  - Un tableau électrique : C’est le cœur même de l’installation. Celui-ci comprend les circuits électriques et rassemble le système de sécurité de ceux-ci.

  - Le compteur électrique : il peut être électronique ou électromagnétique. Il montre votre consommation d’électricité en KWh.

  - Le disjoncteur : il sert à couper le courant afin de protéger l’installation en cas de surcharge électrique.

  - Les câbles et gaines : les câbles alimentent les prises et les points et équipements lumineux.
  Quant aux gaines, elles servent à regrouper les câbles; Cela pour des raisons de sécurité.
  Celles-ci doivent être de type « gaine technique logement » (GTL)

  - Les prises et interrupteurs qui servent à alimenter les divers équipements et appareils.

  - Le délesteur : (pas obligatoire maisindispensable) il sert à éviter que le disjoncteur général ne se déclenche lorsque la puissance appelée excède celle qui a été souscrite.


• Equipements minimaux exigés pour la salle de séjour :

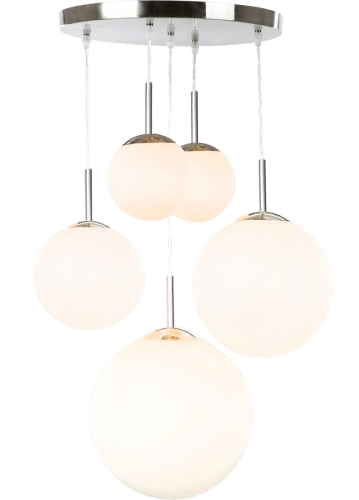

  • Point d’éclairage :
    Au moins un PL (Point lumineux au plafond) avec DCL
    Si il est impossible de créer un point lumineux en plafond créer 2 points en appliques
    ou 2 prises de courants commandées par interrupteurs

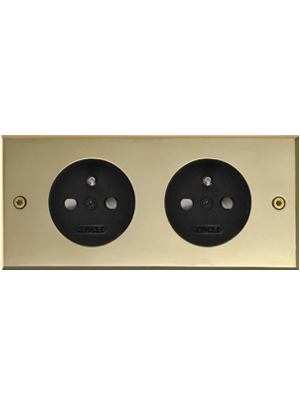

  •   Prises de Courants (non spécialisées) en 16 Ampères
    Il est indispensable de placer 5 prises de courants 16 Ampères réparties en périphéries du séjour.
      Un socle de prise de courant doit être placé a proximité immédiate de la commande d’éclairage
    La hauteur des prises de courant devant être = 1,30m du sol
      Il faut comptabiliser en pratique 1 socle pour 4m2 :
    Soit :
    si la surface du séjour = 24 m2 = 6 socles
    si la surface du séjour = 28 m2 = 7 socles
    si la surface du séjour = 32 m2 = 8 socles
    si la surface du séjour = 36 m2 = 9 socles
    si la surface du séjour = 40 m2 = 10 socles
  •     Prises de Communications (RJ45)
    Un socle RJ 45 à proximité d’une prise de courant 16 Ampères
    Cette prise de communication RJ 45 dois être à une hauteur = 1,30m du sol
    Il est indispensable de prévoir une prise TV coaxiale si la Télévision n’est pas distribuée par la prise RJ 45
    Le nombre minimum de prises est fixé par la norme NF C 15 100 comme suit :
    si la surface du séjour = 35 m2 = 1 socle admis
    si la surface du séjour = 100 m2 = 2 socles
    si la surface du séjour > 100 m2 = 3 socles

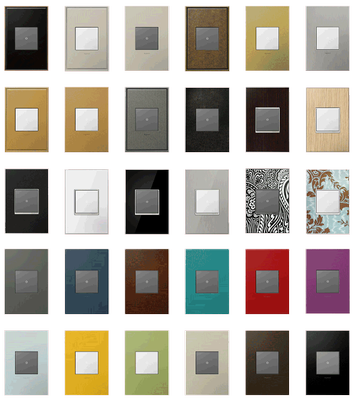

  • Dispositifs de commandes (Interrupteurs)
    Les dispositifs de commande fonctionnelle doivent être situés entre 0,90m et 1,30m du sol
    Le dispositif de commande de l’éclairage doit être situé à l’intérieur de la pièce.







  Equipements minimaux exigés pour la cuisine :
  • Point d’éclairage

    Au moins un PL (Point lumineux au plafond) avec DCL
    Si il est impossible de créer un point lumineux en plafond créer 2 points en appliques
    ou 2 prises de courants commandées par interrupteurs
  •   Prises de Courants (non spécialisées) en 16 Ampères

    Il est indispensable de placer 6 prises de courants 16 Ampères réparties dont 4 prises de courants pour le plan de travail
    Un socle de prise de courant doit être placé a proximité immédiate de la commande d’éclairage
    La hauteur des prises de courant devant être = 1,30m du sol

    Si la surface de la cuisine = 4 m2 = 3 socles seulement
  • Prises de Communications (RJ45)

    Un socle RJ 45 à proximité d’une prise de courant 16 Ampères
    Cette prise de communication RJ 45 dois être à une hauteur = 1,30m du sol
    Il est indispensable de prévoir une prise TV coaxiale si la Télévision n’est pas distribuée par la prise RJ 45
    Il est strictement interdit de placer les prises de communications au dessus des appareils de cuisson et éviers.

    Le nombre minimum de prises est fixé par la norme NF C 15 100 comme suit :
    si la surface du séjour = 35 m2 = 1 socle admis
    si la surface du séjour = 100 m2 = 2 socles
    si la surface du séjour > 100 m2 = 3 socles
  • Dispositifs de commandes (Interrupteurs)

    Les dispositifs de commande fonctionnelle doivent être situés entre 0,90m et 1,30m du sol
    Le dispositif de commande de l’éclairage doit être situé à l’intérieur de la pièce.

  •   Four indépendant

    1 circuit spécialisé comprenant une prise de courant 16 Ampères

      Congélateur
    1 circuit spécialisé comprenant un disjoncteur différentiel 30mA spécifique à ce circuit

    Cuisinière ou plaque de cuisson seule
    1 circuit spécialisé comprenant :
    1 boite de connexion
    ou une prise de 32 A monophasé
    ou une prise de 20 A Triphasé
    1 prise 16 A pour la hotte aspirante à plus de 1.80m du sol fini

    Lave vaisselle, lave linge, sèche linge
    1 circuit spécialisé par application comprenant une prise de courant 16 A





  Equipements minimaux exigés pour la chambre :
  • Point d’éclairage

    Au moins un PL (Point lumineux au plafond) avec DCL
    Si il est impossible de créer un point lumineux en plafond créer 2 points en appliques
    ou 2 prises de courants commandées par interrupteurs
  •    Prises de Courants (non spécialisées) en 16 Ampères

    Il est nécessaire de placer 3 prises de courants 16 Ampères réparties en périphéries de la chambre.
    Un socle de prise de courant 16 Ampères 2 phases + Terre qui ne peut pas être supplémentaire et doit être disposé a proximité immédiate du dispositif de commande d’éclairage.
    L’axe des prises de courant doit être situé à une hauteur inférieure ou égale à 1.30m

  •    Prises de Communications (RJ45)

    Un socle RJ 45 à proximité d’une prise de courant 16 Ampères
    Cette prise de communication RJ 45 dois être à une hauteur = 1,30m du sol
    Il est indispensable de prévoir une prise TV coaxiale si la Télévision n’est pas distribuée par la prise RJ 45

    Le nombre minimum de prises est fixé par la norme NF C 15 100 comme suit :
    si la surface du séjour = 35 m2 = 1 socle admis
    si la surface du séjour = 100 m2 = 2 socles
    si la surface du séjour > 100 m2 = 3 socles

  •    Dispositifs de commandes (Interrupteurs)

    Les dispositifs de commande fonctionnelle doivent être situés entre 0,90m et 1,30m du sol
    Le dispositif de commande de l’éclairage doit être situé à l’intérieur de la pièce.








  Equipements minimaux exigés pour le couloir :
  • Point d’éclairage

    Au moins un PL (Point lumineux au plafond) avec DCL 1 socle + douille DCL
    En cas de logements à étage, tout escalier doit comporter un dispositif d’éclairage artificiel supprimant toute zone d’ombres

  •   Prises de Courants (non spécialisées) en 16 Ampères

    1 socle par circulation
    1 socle dans les locaux de surface > 4m2
    Hauteur = 1,30 m du sol
    Non obligatoire pour WC
    Cas particulier des WC
    Une commande d’éclairage en entrée à l’intérieur de la pièce
    Prise de courant supplémentaire à proximité immédiate du dispositif de commande d’éclairage

  •   Dispositifs de commandes (Interrupteurs)

    Les dispositifs de commande fonctionnelle doivent être situés entre 0,90m et 1,30m du sol
    Le dispositif de commande de l’éclairage doit être situé en entrée à l’intérieur de la pièce.
    Dans le cas de logements à étage, une commande pour tout escalier à chaque niveau desservi








  Equipements minimaux exigés pour la salle de bain :
  Point d’éclairage   Prises de Courants (non spécialisées) en 16 Ampères Seulement autorisé dans le volume 3 Prises de Communications (RJ45)   Dispositifs de commandes (Interrupteurs)





  Equipements minimaux exigés pour le sous-sol :
  Autres circuits spécialisés : Chaudière, VMC, PAC, Climatiseur, alarmes Un circuit spécialisé par applicationdesservi





  Equipements minimaux exigés pour l'extérieur de la maison :
  • Point d’éclairage extérieur

    1 point par entrée principale ou de service
    Pour les cheminements 20 lux minimum d’éclairage Socle de prise à une hauteur = 1,30 m du sol
  •   Prises de Courants (non spécialisées) en 16 Ampères

    Il est recommandé de placer un dispositif de mise hors tension comprenant un voyant de présence de tension
    Points extérieurs : piscine, store, portail
    Un circuit spécialisé par application
  • Dispositifs de commandes (Interrupteurs)

    Les dispositifs de commande fonctionnelle doivent être situés entre 0,90m et 1,30m du sol
    Les commandes doivent être repérées par voyant desservi







• Le contrôle de l’installation électrique doit être effectuée par le CONSUEL :

  Une fois l’installation réalisée, il faut faire appel à un expert pour contrôler si elle a bien répondu aux exigences de la norme NF C15-100. Il s’agit des Agents du CONSUEL, connus également sous l’appellation CONSUEL.
  CONSUEL est le diminutif de Comité National pour la Sécurité des Usagers et de l’ÉLectricité.
  C’est l’organisme agréé pour contrôler les installations électriques. Une fois son contrôle effectué, il délivre au propriétaire de la maison une attestation de conformité.
  Les distributeurs d’électricité l’exigent avant le raccordement et la mise en service du compteur du logement concerné.
